m5 Jr.にビデオ出力端子を取り付ける

とても単純です。

m5シリーズで使用されているビデオコントローラTMS9918ANLには、 ビデオ出力用のPINがあり、m5ではその信号をRFモジュレータを経由して TVに表示しています。 ですから、元の信号をそのままTVのビデオ出力端子に 接続してしまえばよいだけですね。

ただ、m5Jr.のサウンドはRF経由で出力されていますので、この改造だけでは 音が聞こえなくなってしまいます。 (サウンドチップ経由で取り出すようにしましょう)

TMS9918A

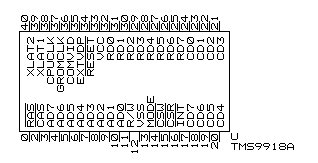

上図は、m5jr.を正面から見た場合と同じ向きです。36番PIN(上側左から5番目)のCOMVIDがコンポジットビデオ出力(家庭用TVのビデオ端子)ですから、この信号をビデオケーブルの中心側の線として利用します。ICの足から取るよりも、配線を追いかけてスルーホールから取った方がいいかもしれません。

ビデオケーブルの外側の線はGNDですので、m5Jr.の基板から適当にGNDを引っ張り出してつなげます。ショートしないように注意。

video out

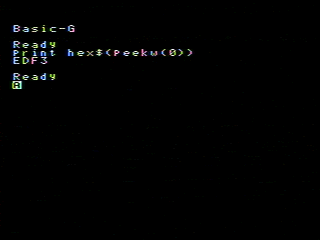

YC分離はいまいちですけど(でも、滲みを利用したゲームには必須です)、黒がはっきり出ています。
